Piso Podotáctil de Concreto

Piso podotáctil de concreto 30 x 30 cm — modelos PARE de alerta y SIGA de guía

¿Qué es el piso podotáctil de concreto?

El piso podotáctil de concreto es una baldosa prefabricada de hormigón vibrado, maciza y de doble capa, con relieves en la cara vista que una persona con discapacidad visual detecta con el pie o con la punta del bastón. Es el material estándar de la vereda peruana: se coloca en cruceros peatonales, rampas, paraderos, plazas y accesos a edificios públicos, para advertir un peligro o para marcar un recorrido seguro. Se produce en dos modelos, PARE, de botones en alto relieve, que alerta, y SIGA, de barras paralelas, que guía. En obra también se le llama baldosa podotáctil de concreto o loseta podotáctil. En Global Rubber Corporation lo suministramos con stock en Lima y despacho a todo el Perú.

Baldosa podotáctil de concreto: medidas, espesores y colores

La baldosa podotáctil de concreto se trabaja en seis formatos. El de 30 x 30 cm es el más pedido en obra pública porque calza con el módulo de vereda y hace simple el cálculo por metro lineal; los espesores mayores se reservan para las zonas de más carga.

• 20 x 20 cm en espesores de 4 y 6 cm
• 30 x 30 cm en espesores de 3, 4 y 6 cm
• 40 x 40 cm en espesor de 4 cm

Los colores de línea son amarillo maíz, que es el que da el contraste que pide la norma, y gris natural, para recorridos donde se busca que la baldosa se integre al pavimento. Bajo pedido se producen rojo lacre, verde y negro. La tolerancia dimensional de fabricación es de ± 2 mm.

En el formato de 30 x 30 cm el relieve de alerta lleva conos de 21 mm de diámetro en la parte superior y 26,5 mm en la base, separados 5 cm entre centros, con 25 mm libres entre el borde del cono y el borde de la pieza.

Qué piso podotáctil de concreto necesita cada zona

El error más común en obra es comprar un solo modelo para todo el proyecto. El de alerta y el de guía no son intercambiables: uno dice deténgase y el otro dice siga por aquí. Esta es la combinación que pedimos confirmar antes de despachar un metrado.

Veredas, cruceros y obra pública municipal

Es el uso principal del podotáctil de concreto en el Perú. En una vereda que recién se está vaciando, la baldosa de hormigón entra dentro del mismo proceso constructivo: se asienta con mortero sobre la base y queda enrasada con el piso terminado, sin resaltos ni piezas pegadas encima. Por eso los expedientes técnicos de municipalidades, proyectos viales y obras por impuestos suelen especificar concreto y no un material adherido.

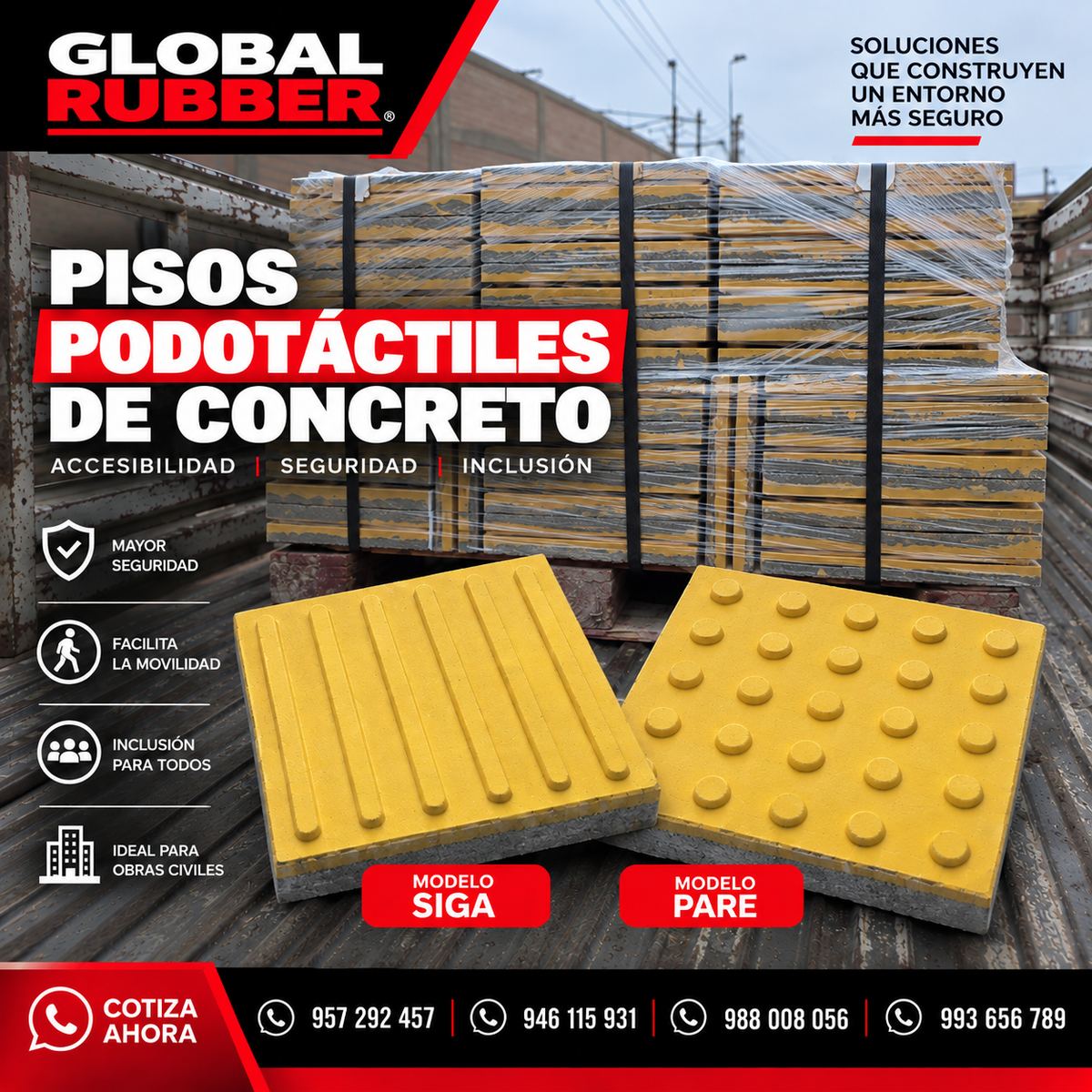

La franja de alerta se coloca en todo el ancho del cruce, antes del sardinel, y el recorrido de guía conecta paradero, ingreso y crucero. Trabajamos metrados de obra completos y despachamos por paletas, con la separación de modelos PARE y SIGA ya hecha para que el maestro no tenga que clasificar en cancha.

Paraderos, estaciones y espacios de alto tránsito

En paraderos, estaciones y patios de gran circulación la baldosa recibe pisadas todo el día, arrastre de maletas y coches, y limpieza con máquina. Ahí conviene el espesor de 6 cm, que aporta más masa por pieza y resiste mejor el uso continuo, con el relieve de alerta en el borde del andén y el de guía llevando al punto de embarque.

Para superficies ya terminadas, donde no se puede picar el piso, el concreto deja de ser la mejor opción: en ese caso trabajamos el piso podotáctil de policarbonato HIPS, que se atornilla y se pega sobre el piso existente.

Qué aparece después de instalado y cómo se evita

El concreto tiene comportamientos propios del material que conviene conocer antes de recibir la obra, porque suelen confundirse con fallas de fabricación.

• Eflorescencias. Manchas blanquecinas que afloran en la cara vista. Son sales propias del cemento, se atenúan con el uso y el lavado, y no afectan el relieve ni la resistencia de la pieza.
• Variación de tono entre lotes. El pigmento se mezcla por batch. Conviene pedir todo el metrado de una sola vez y mezclar paletas al colocar, para que la diferencia no quede en un solo paño.
• Piezas hundidas o sueltas. Casi siempre es falla de la base, no de la baldosa: base sin compactar, mortero mal dosificado o juntas sin sellar.
• Pérdida de contraste. El amarillo se ensucia con el tráfico peatonal. Un lavado periódico devuelve el contraste visual, que es parte de la función de la señalización.

Ventajas del piso podotáctil de concreto

• Resistencia a la compresión de ≥ 320 kg/cm², para uso a la intemperie y tránsito peatonal intenso
• Absorción de agua ≤ 7 %, adecuada para exteriores expuestos a lluvia y riego
• Resistencia a la abrasión ≤ 3 mm, que es lo que mantiene el relieve detectable con el pie y el bastón
• Pieza maciza bicapa: la capa de desgaste es la que recibe el tránsito
• Se integra al proceso de la vereda, sin resaltos ni pegado sobre piso terminado
• Amarillo maíz de contraste normativo y gris natural en línea, con más colores bajo pedido
• Seis formatos, para resolver paños completos y remates sin cortar piezas

Especificaciones técnicas

Instalación del piso podotáctil de concreto

1. Base. Terreno compactado y nivelado, sin material suelto. En vereda nueva, la baldosa entra con el mismo vaciado; en vereda existente, se pica el paño donde irá la franja.
2. Replanteo. Se marca la franja de alerta en todo el ancho del cruce y el eje del recorrido de guía. Se verifica que las barras del modelo SIGA queden en el sentido de la marcha.
3. Asentado. Con mortero cementante o adhesivo, según el espesor. En los espesores mayores se asienta sobre base de arena gruesa.
4. Juntas. Junta uniforme entre piezas, sellada con arena fina o fragua, para que ninguna baldosa trabaje suelta.
5. Limpieza y entrega. Retirar restos de mortero de la cara vista antes de que fragüe, y no dar tránsito hasta que la base haya curado.

¿Piso podotáctil de concreto, de PVC o de policarbonato HIPS?

La pregunta correcta no es cuál es mejor, sino sobre qué piso se va a instalar. Esta es la comparación que hacemos con el residente de obra.

Los cuatro materiales del sistema están en el sector de pisos podotáctiles, junto con el piso podotáctil de PVC y el piso podotáctil de poliuretano.

Normativa de accesibilidad en el Perú

La señalización podotáctil no es un acabado opcional. La Ley 29973, Ley General de la Persona con Discapacidad, y la Norma A.120 del Reglamento Nacional de Edificaciones exigen rutas accesibles en espacios públicos y en edificaciones de uso público. La NTP 873.001:2018 y la NTP-ISO 23599 definen los dos tipos de señalización, el de alerta y el direccional, y el contraste que debe tener frente al piso circundante, razón por la que el amarillo es el color de línea. Como producto prefabricado de hormigón, la baldosa se referencia además a la UNE-EN 13748-2:2005 y a la NTP 399.611:2017. Global Rubber Corporation S.A.C. cuenta con certificación ISO 9001:2015.

Stock, despacho y atención a obra

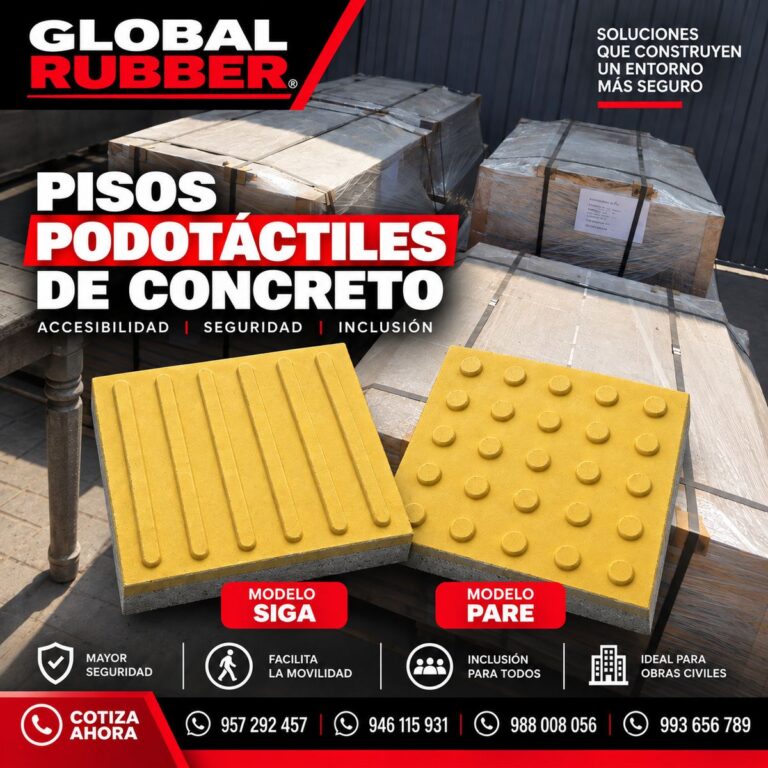

Suministramos piso podotáctil de concreto desde nuestro almacén en Av. Arica 1890, Cercado de Lima, con despacho a todo el Perú. Atendemos metrados de obra por paletas, con separación previa de modelos PARE y SIGA, y apoyamos el cálculo de cantidades a partir del plano o del ancho de vereda: una baldosa de 30 x 30 cm cubre 0,09 m², de modo que una franja de 30 cm necesita 3,3 piezas por metro lineal y una de 60 cm necesita 6,7, más un 5 a 10 % de merma.

Preguntas frecuentes sobre el piso podotáctil de concreto

¿Qué medidas tiene el piso podotáctil de concreto?

Se trabaja en 20 x 20 cm con espesores de 4 y 6 cm, en 30 x 30 cm con espesores de 3, 4 y 6 cm, y en 40 x 40 cm con espesor de 4 cm. El formato de 30 x 30 x 4 cm es el más usado en veredas y obra pública.

¿Cuál es la diferencia entre el modelo PARE y el modelo SIGA?

El modelo PARE lleva botones en alto relieve y advierte un peligro o un cambio: borde de vereda, crucero, inicio de rampa o puerta. El modelo SIGA lleva barras paralelas y marca la dirección del recorrido. En una obra se usan los dos, no uno solo.

¿De qué color debe ser la baldosa podotáctil?

El color de línea es el amarillo maíz, porque la norma pide contraste visual frente al piso circundante, además del relieve. El gris natural se usa cuando el proyecto busca integración con el pavimento, y bajo pedido se producen rojo lacre, verde y negro.

¿Se puede instalar sobre una vereda ya construida?

Sí, picando el paño donde irá la franja y asentando la baldosa con mortero para que quede enrasada. Si el piso no se puede picar, la solución es el podotáctil de PVC o el de policarbonato HIPS, que se colocan sobre el piso terminado.

¿Por qué aparecen manchas blancas en las baldosas de concreto?

Son eflorescencias, sales propias del cemento que afloran en la superficie. Es un comportamiento normal del hormigón, se atenúa con el uso y el lavado, y no afecta el relieve ni la resistencia de la pieza.

¿Cuántas baldosas necesito por metro lineal de vereda?

Con el formato de 30 x 30 cm, una franja de 30 cm de ancho requiere 3,3 baldosas por metro lineal y una franja de 60 cm requiere 6,7. Conviene añadir entre 5 y 10 % de merma por cortes y remates.

Si todavía no tienes definido qué material va en cada tramo de la obra, revisa la guía de pisos podotáctiles: qué son, tipos y qué material usar en cada obra.
